2 – Preonic : le clavier parfait. Pour les nerds.

C’est l’Ergodox Infinity, mais en plus petit.

  1. mkdir keyboards && cd keyboards && mkdir preonic && cd preonic
  2. git clone https://github.com/qmk/qmk_firmware
  3. cp -R ./keyboards/preonic/keymaps/default ./keyboards/preonic/keymaps/azerty
  4. make preonic:azerty:dfu

Vous pourrez ainsi éditer le dossier qui est maintenant votre dossier custom azerty

vim ./keyboards/preonic/keymaps/azerty

Infinity ergodox

[Update 5 avril 2018]
Voici toutes mes sources :
2018.04.05.qmk_firmware.tar.bz2
Pour la compilation, tout a changé et n’est plus compatible (…), voici la nouvelle commande qui fonctionne avec ce code source :
sudo make ergodox_infinity:azerty:dfu-util MASTER=right
sudo make ergodox_infinity:azerty:dfu-util MASTER=left

Tout mes sources spécifiques sont dans le dossier
./layouts/community/ergodox/azerty

  • Les macros + fonctions AZERTY sont dans le fichier keymap.c
  • Le texte sur les LEDs est dans visualizer.c

[Update 30 mars 2018]
J’ai reçu mes nouveaux keycaps.
Je poste juste des images. J’espère que vous pardonnerez la qualité de l’image et les grains de poussière qui pourraient faire croire que c’est pas très nettoyé chez moi mais l’appareil photo les fait ressortir malgré mes 4-5 prises de vues et re-nettoyage…

Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps
Ergodox nouveaux keycaps

[/Update]

Après avoir acheté deux fois l’Infinity Ergodox (oui le premier avait des défaut de LED, celle de droite était défectueuse… je l’ai gardé car je ne l’aurais jamais revu si je l’avais renvoyé), j’ai récupéré toutes les sources et j’ai tout fait pour les recompiler.

Bref, il fonctionne :


Infinity Ergodox


Infinity Ergodox


Infinity Ergodox

Je mets en disponibilité mes sources pour la configuration complète d’un clavier AZERTY tel que je l’ai expliqué dans la page de configuration du clavier, avec quelques modifications qui me conviennent mieux..

vim – astuces

Vim

Séparation par fenêtres

:split Split horizontal
:vsplit Split vertical
:res XX Hauteur fenêtre = XX lignes
:vertical resize XX Largeur fenêtre courante = XX caractères
:30winc > Vertical : 30 caractères à droite
:30winc < Vertical : 30 caractères à gauche
:30winc + Horizontal : 30 caractères à droite
:30winc - Horizontal : 30 caractères à gauche
30[CTRL]W > Décaler de 30 caractères à droite
30[CTRL]W < Décaler de 30 caractères à gauche

Macros

:%s/\%(^ *\)\@<= /\&nbsp;/g Remplacer tous les espaces de début par &nbsp;

8 – Source pour un clavier AZERTY

Je mets en disponibilité mes sources pour la configuration complète d’un clavier AZERTY tel que je l’ai expliqué dans la page de configuration du clavier.

Pour tous ceux qui veulent le récupérer et le compiler, cela se passe par .

7 – WASD keyboard customisation

J’ai reçu ce matin même les touches spéciales qui me permettent de différencier les éléments, qui à mon sens, posent le plus de problème. C’est pas du fun ni de l’esthétique, c’est le pur côté pratique.

Image du sachet avec les touches

Impression à chaud agréable : elles sont extrêmement marquées, donc on les sent bien.
Autre impression désagréable : elles sont extrêmement marquées, donc on les sent bien.
Rire. Enfin sourire. Enfin… bon.

J’ai commandé des touches de couleurs différentes afin de savoir s’il y avait vraiment des couleurs que j’aimais bien. Bof finalement, ça brûle les yeux, c’est tout. Sauf si vous avez acheté une Baleno. Dans ce cas, peut être que vous aimerez les couleurs. Enfin je me comprends.
Touches à plat

De plus j’ai commandé les touches avec toutes les inclinaisons possible, volontairement :
Touches à plat 2
Touches à plat 3
Le problème majeur, c’est que toutes les touches sont un peu plus grandes que celles de l’Ergodox. Ce qu’il y a de sûr, c’est que le problème vient de l’Ergodox lui même, parce que j’ai comparé avec mon DAS, et toutes les touches du DAS sont plus grandes. Donc la faute à l’Ergodox.

Ce qu’il y a de sûr et de très efficace, c’est que les touches sur lesquelles j’avais le plus de mal à me positionner, le problème semble grandement diminué. Il n’est pas entièrement résolu, mais le problème restant est dû à ce qu’il y a entre la chaise et le clavier, plus au clavier lui même.

Touches à plat 3

Voici les touches une fois posées :
Image vue de gauche

Et de plus près :

Image de côté
Image de côté
Image de côté
Image de côté
Image de côté
Image de côté

Ce qui me manque très clairement c’est la touche entrée bien distincte des autres touches au dessus et en dessous.

Après, une gravure est ce qu’elle est, donc une touche gravée est aussi ce qu’elle est, à savoir que c’est nettement moins agréable qu’une touche « lisse ». Normal. Mais je reconnais que c’est diablement efficace.

Image finale

6 – Ma configuration du clavier

Je vais expliquer comment j’ai configuré mon clavier.
Tout d’abord voici les…

Idées sur lesquelles je suis parti :

  • Je ne veux pas réapprendre toutes les touches, je n’ai pas que ça à faire. ;
  • Je veux que toutes les touches difficiles d’accès deviennent faciles d’accès ;
  • Je veux bouger le moins possible mes doigts ;
  • Je veux pouvoir développer et accéder au moins aussi rapidement qu’avant aux touches spéciales pour les développeurs ;

Donc voici ce que j’ai mis en place. Avant de le montrer…

Ma façon de raisonner :

  • Clavier en mode normal : toutes les touches accessibles comme un clavier AZERTY. Très facile. ;
  • Touches développeur à gauche : le clavier français est tout simplement le clavier le moins bien pensé pour les développeurs. Autant le clavier QWERTY donne la possibilité d’accéder facilement aux accolades, crochets et autres pipes, slash et antislashes, autant le clavier français est un calvaire : c’est pourquoi j’ai pensé à mettre toutes ces touches faciles d’accès ;
  • De la même façon, les touches de déplacement. Quand on y réfléchit bien, les touches fléchées sont bien, mais elles ne sont pas disposées logiquement : c’est juste une habitude qu’on a pris, ça ne signifie pas que c’est le plus pratique. Exemple simple : quand on va à gauche, c’est la flèche gauche. En réfléchissant un peu, si on veut aller beaucoup plus à gauche, il faudrait, logiquement avoir une touche supplémentaire à gauche, et pas une touche totalement dégroupée au dessus comme c’est le cas sur tous les claviers classiques. Donc sur ma configuration, lorsqu’on accède aux touches de déplacement, j’ai, à gauche de la « flèche gauche », la touche « home », et pas au dessus. C’est juste un repère spatial très simple, et ça fonctionne à merveille !
  • Ensuite il me fallait le pavé numérique. J’ai donc crée une couche pour le pavé numérique. Comme c’est toujours avec la main droite qu’on accède au pavé numérique, je l’ai laissé à droite. Le côté gauche, lui, est réservé aux lettres accentuées. ;
  • Enfin, j’ai dû gérer les touches de fonction : comme il n’y avait plus de place pour les disposer de manière logique j’ai fait une dernière couche « fonctions ». Sur cette couche, il me restait beaucoup de touches disponibles. J’ai donc utilisé une des possibilités géniales du clavier : les macros. On peut jouer une suite de touches en n’appuyant que sur une seule lettre. Génial. Avec un petit bémol que je dis à la fin de cette page. Par exemple, pour écrire l’espace insécable, qui est &nbsp; j’appuie sur une touche « FN » (fonction) et la lettre « e » et hop il me fait tout. Vous pourriez tout à fait dire « oui mais on peut tout à fait faire ça sur l’éditeur : on configure un raccourci clavier. Ce à quoi je répondrai : oui mais tu ne peux pas prendre ta configuration et faire du plug n play n’importe où, alors que mon Ergodox, je le prends et je le branche sur n’importe quel PC, ça fonctionnera ! 🙂
  • Pour terminer, je ne vais pas entrer dans le détail, mais j’ai retravaillé le code du développeur qui a fait le portage d’un programme qui gère les claviers USB entièrement configurables. Avec ma « grosse » retouche – mais qui n’est que dans le clavier français, ainsi pas de souci, on peut avoir tout de suite une vision très claire et simple des touches qui seront affichées, et juste en dessous, de la touche réelle envoyée en USB. C’est très pratique, surtout si jamais vous voulez modifier votre configuration clavier, tout fonctionnera du premier coup et facilement. Le code d’origine était fonctionnel, mais dur à lire. Là, c’est sympa et c’est un jeu d’enfant. Il vous suffit juste de trouver la correspondance avec la bonne touche : par exemple, si vous voulez envoyer le « a », vous allez dans ma table de correspondance (page Ergodox AZERTY configuration juste un peu au dessus de celle en cours) et vous chercher où est le « a » dans la colonne de droite. Vous verrez qu’il faut envoyer la lettre « Q » et vous modifiez la touche que vous voulez, et tout fonctionnera.

Donc voici les images de…

chaque « couche » clavier :

…même s’ils elles ne sont pas très lisibles, cliquez dessus pour avoir la version plus grande :

Couche 0

AZERTY normal :

,--------------------------------------------------.           ,--------------------------------------------------.
|    Esc |  & 1 |  é 2 |  " 3 |  ' 4 |  ( 5 |  ^L3 |           | Pscr |  - 6 |  è 7 |  _ 8 |  ç 9 |  à 0 |  Bspc  |
|--------+------+------+------+------+-------------|           |------+------+------+------+------+------+--------|
|   Tab  |  a A |  z Z |  e E |  r R |  t T | Bspc |           |  ~L1 |  y Y |  u U |  i I |  o O |  p P |   ^ ¨  |
|--------+------+------+------+------+------|      |           |      |------+------+------+------+------+--------|
|    .   |  q Q |  s S |  d D |  f F |  g G |------|           |------|  h H |  j J |  k K |  l L |  m M |  Enter |
|--------+------+------+------+------+------|  Ent |           |  Ins |------+------+------+------+------+--------|
|  Lsft  |  w W |  x X |  c C |  v V |  b B |      |           |      |  n N |  , ? |  ; . |  : / |  ! § |  Rsft  |
`--------+------+------+------+------+-------------'           `-------------+------+------+------+------+--------'
  | LCtl | LGui | LAlt | Lsft |  Del |                                       |  Spc |  Spc | RAlt | RGui | RCtl |
  `----------------------------------'                                       `----------------------------------'
                                       ,-------------.       ,-------------.
                                       | Copy | Pste |       | Nbsp |   F8 |
                                ,------|------|------|       |------+------+------.
                                |      |      | Cut  |       |   <> |      |      |
                                |  ~L1 |  ~L2 |------|       |------|  ~L2 |  ~L1 |
                                |      |      |  Del |       |  </> |      |      |
                                `--------------------'       `--------------------'

Couche 1

Caractères pour le développement à gauche, mouvements du curseur et copier coller à droite :

,--------------------------------------------------.           ,--------------------------------------------------.
|   Esc  |   F1 |   F2 |   F3 |   F4 |   F5 |   F6 |           |   F7 |   F8 |   F9 |  F10 |  F11 |  F12 |  Bspc  |
|--------+------+------+------+------+-------------|           |------+------+------+------+------+------+--------|
|   Tab  |   \  |   <  |   _  |   >  |   |  |   $  |           |  Cut | Copy | Ct-← |   ↑  | Ct-→ | Pste |   ^ ¨  |
|--------+------+------+------+------+------|      |           |      |------+------+------+------+------+--------|
|     -  |   {  |   (  |   /  |   )  |   }  |------|           |------| Home |   ←  |   ↓  |   →  |  End |  Enter |
|--------+------+------+------+------+------|   =  |           |  -   |------+------+------+------+------+--------|
|  Lsft  |   #  |   [  |   *  |   ]  |   @  |      |           |      |   -  | PgUp |  Ins | PgDn | PEnt |  Rsft  |
`--------+------+------+------+------+-------------'           `-------------+------+------+------+------+--------'
  | LCtl | LGui | LAlt |   ~  | Lsft |                                       |   0  |   .  | RAlt | RGui | RCtl |
  `----------------------------------'                                       `----------------------------------'
                                       ,-------------.       ,-------------.
                                       |   -  |   -  |       |   -  |    - |
                                ,------|------|------|       |------+------+------.
                                |      |      |   -  |       |   -  |      |      |
                                |   -  |   -  |------|       |------|   -  |   -  |
                                |      |      |   -  |       |   -  |      |      |
                                `--------------------'       `--------------------'

Couche 2

Les touches accentuées à gauche, pavé numérique à droite :

,--------------------------------------------------.           ,--------------------------------------------------.
|    Esc |   -  |   -  |   -  |   -  |   -  |   -  |           |   -  |   -  | NLCK |   /  |   *  |   -  |  Bspc  |
|--------+------+------+------+------+-------------|           |------+------+------+------+------+------+--------|
|   Tab  |   -  |   ô  |   â  |   à  |   -  |   -  |           |   -  |   -  |   7  |   8  |   9  |   +  |   ^ ¨  |
|--------+------+------+------+------+------|      |           |      |------+------+------+------+------+--------|
|     -  |   ë  |   é  |   -  |   è  |   -  |------|           |------|   -  |   4  |   5  |   6  |   +  |  PEnt  |
|--------+------+------+------+------+------|   -  |           |   %  |------+------+------+------+------+--------|
|  Lsft  |   -  |   -  |   û  |   ù  |   -  |      |           |      |   -  |   1  |   2  |   3  | PEnt |  Rsft  |
`--------+------+------+------+------+-------------'           `-------------+------+------+------+------+--------'
  | LCtl | LGui | LAlt |  Spc | Lsft |                                       |   0  |   .  | RAlt | RGui | RCtl |
  `----------------------------------'                                       `----------------------------------'

Couche 3

Trois macros à gauche, et les touches de fonction sur tout le clavier :

,--------------------------------------------------.           ,--------------------------------------------------.
|   Esc  |   F1 |   F2 |   F3 |   F4 |   F5 |   F6 |           |   F7 |   F8 |   F9 |  F10 |  F11 |  F12 |  Bspc  |
|--------+------+------+------+------+-------------|           |------+------+------+------+------+------+--------|
|    -   |   -  |   <> |   -  |  </> |   -  |   -  |           |   -  |   -  |   -  |   -  |   -  |   -  |    -   |
|--------+------+------+------+------+------|      |           |      |------+------+------+------+------+--------|
|    -   |   -  |   -  |   -  | Nbsp |   -  |------|           |------|   -  |   -  |   -  |   -  |   -  |    -   |
|--------+------+------+------+------+------|      |           |      |------+------+------+------+------+--------|
|    -   |   -  |   -  |   -  |   -  |   -  |   -  |           |   -  |   -  |   -  |   -  |   -  |   -  |    -   |
`--------+------+------+------+------+-------------'           `-------------+------+------+------+------+--------'
  |   -  |   -  |   -  |   -  |   -  |                                       |   -  |   -  |   -  |   -  |   -  |
  `----------------------------------'                                       `----------------------------------'
                                       ,-------------.       ,-------------.
                                       | +L2  | Home |       | PgUp | Del  |
                                ,------|------|------|       |------+------+------.
                                |      |      |  End |       | PgDn |      |      |
                                | BkSp |  ESC |------|       |------| Enter| Space|
                                |      |      |  Spc |       | Ins  |      |      |
                                `--------------------'       `--------------------'

Couche 4

Pour jouer à Trackmania : touches pour accélérer, droite et gauche, et toutes les autres touches sont annulées :

,--------------------------------------------------.           ,--------------------------------------------------.
|    -   |   -  |   -  |   -  |   -  |   -  |  -L4 |           |  -L4 |   -  |   -  |   -  |   -  |   -  |    -   |
|--------+------+------+------+------+-------------|           |------+------+------+------+------+------+--------|
|    -   | Bspc |  z Z |  Del |   -  |   -  |   -  |           |   -  |   -  | Bspc |   ↑  |  Del |   -  |    -   |
|--------+------+------+------+------+------|      |           |      |------+------+------+------+------+--------|
|    -   |  q Q |  s S |  d D |   -  |   -  |------|           |------|   -  |   ←  |   ↓  |   →  |   -  |    -   |
|--------+------+------+------+------+------|   -  |           |   -  |------+------+------+------+------+--------|
|    -   |   -  |   -  |   -  |   -  |   -  |      |           |      |   -  |   -  |   -  |   -  |   -  |    -   |
`--------+------+------+------+------+-------------'           `-------------+------+------+------+------+--------'
  |   -  |   -  |   -  |    - |   -  |                                       |   -  |    - |   -  |   -  |   -  |
  `----------------------------------'                                       `----------------------------------'
                                       ,-------------.       ,-------------.
                                       |   -  |   -  |       |   -  |   -  |
                                ,------|------|------|       |------+------+------.
                                |      |      |   -  |       |   -  |      |      |
                                |   -  |   -  |------|       |------|   -  |   -  |
                                |      |      |   -  |       |   -  |      |      |
                                `--------------------'       `--------------------'

La version informatique des écrans précédents :

Configuration clavier code au complet

5 – Le silence

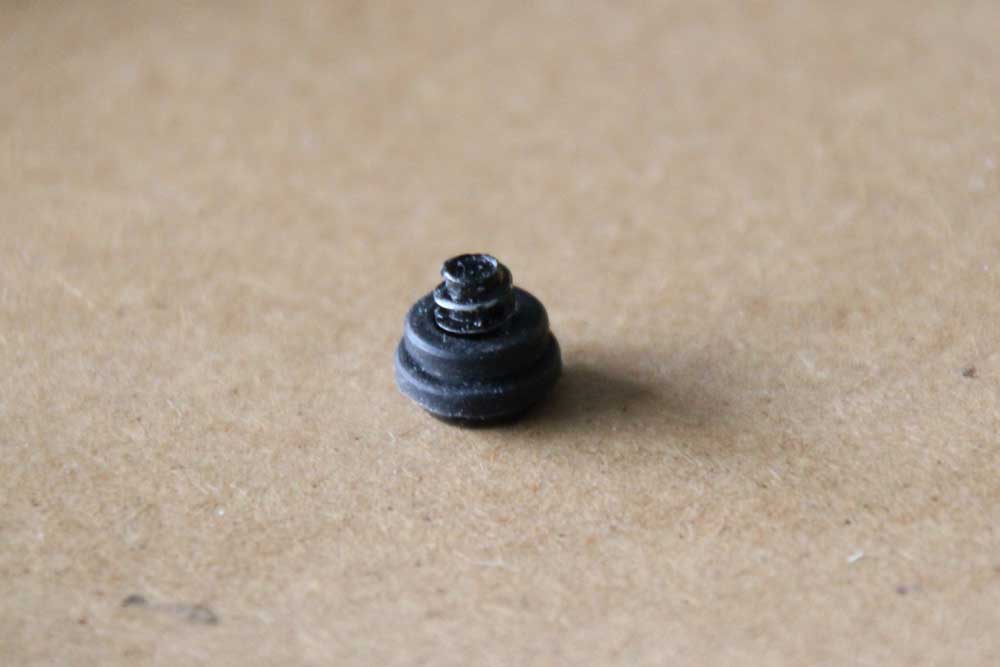

Voici la dernière étape de ma recherche concernant le silence. J’ai retrouvé des vis qui servent à soutenir des disques dur, et à amortir leur bruit via un petit morceau en plastique :

Vis amortissantes pour disque dur

J’ai donc pris le petit morceau qui sert à amortir, et j’y ai adjoint un oring rouge :

Vis amortissantes pour disque dur

Vis amortissantes pour disque dur

Ensuite, j’ai fait ma petite « tour » ainsi :

Vis amortissantes pour disque dur

Et je l’ai mise sous le clavier, ainsi :

Vis amortissantes pour disque dur

J’ai fait la même chose pour les 4 coins les plus extrêmes du clavier. Je vous montre les deux de devant :

Vis amortissantes pour disque dur

Ce qui fait que maintenant, dès que je frappe, le son est totalement amorti, et ne suit pas sur le support sur lequel est posé l’Ergodox.

Configuré ainsi, mon clavier est à la fois l’un des plus silencieux que je connaisse, mais aussi un des plus agréables à utiliser. Il ne me reste plus qu’à terminer ma configuration, jour après jour, pour savoir là où sont les touches qui me manquent le plus et les mettre directement en relation là où ma main a envie de taper. Bien sûr, après plus de 15 ans de pratique quotidienne d’un clavier AZERTY, je ne veux pas passer du temps à tout réapprendre, donc je l’ai laissé pour l’instant tel quel, mais j’ai défini pas mal d’autres raccourcis claviers et maintenant, je commence à aller presque aussi vite qu’avec mon autre clavier quand je tape en français. Pour le reste, et surtout pour le développement, qui nécessite beaucoup de mouvements de curseurs, de copier coller, etc, c’est tout de même beaucoup plus difficile de m’adapter, même si je gagne énormément de temps sur toutes les touches bien énervantes à avoir telles que toutes les touches avec ALTGR. Là je gagne un temps énorme. Mais j’en dis plus dans la prochaine page consacrée à l’ergodox, sur ma configuration AZERTY.

2 – Les O-ring

Si votre clavier a des touches mécaniques, il risque fort de vous gêner par son bruit. Une solution très efficace est de commander des Oring. Ce sont des petits anneaux qui se mettent dans chaque touche et qui amortissent le choc, voire pour les Oring bleus, qui empêchent les touches d’aller au bout de leur course, coupant totalement le bruit de choc.

Oring bleus et rouges

Attention, forcément, les touches ne se comporteront plus exactement comme avant, et cela peut déstabiliser des gens. Certains peuvent même préférer le bruit et garder les sensation « clicky » des touches.

Personnellement, j’ai des oring rouges, et donc il n’y a aucun clic : les pressions sont linéaires donc peu importe la distance de pression. J’ai ainsi mis des Oring bleus et franchement, je n’ai jamais eu un clavier aussi agréable au toucher et aussi silencieux. Pourvu que ça dure !

3 – Configuration AZERTY et conversion

Voici la table qui vous manquera certainement le plus lorsque vous voudrez utiliser le configurateur Web qu’on met à disposition sur massdrop ici :

Attention : vous ne voyez qu’une partie des images pour qu’elles puissent s’afficher correctement dans mon blog, mais si vous cliquez dessus vous en verrez beaucoup plus !
Cliquez sur l’image et elle va s’ouvrir dans une autre fenêtre en grand.

Donc j’ai passé deux soirées complètes à faire ce qui va suivre, comme d’habitude, en espérant que cela serve à d’autres personnes qu’à moi :

Il y a 4 images, avec deux colonnes par image : la colonne de gauche c’est ce qu’il y a d’affiché sur massdrop, et la colonne de droite, c’est ce qui s’affichera réellement sur Windows (je n’ai pas testé sur Linux encore).

Exemple concret : vous voulez mettre la lettre « m ». Vous regardez dans la colonne de droite de chaque image et là vous trouverez le « m » tout en bas dans la première image. Cliquez sur l’image et elle va s’ouvrir dans une autre fenêtre en grand. Tout en bas, sur la fameuse ligne du « m » vous lirez ce menu : « Punctuation KEY_Comma_LessThan ». Donc dans le configurateur, il vous suffira de cliquer avec le bouton droit de la souris, et de choisir le menu « Punctuation KEY_Comma_LessThan ». Bien sûr ce qui va s’afficher sur le configurateur sera ce qu’il y a dans la colonne de gauche, donc le « ;: » mais on s’en moque, le plus important c’est que ce qui sera affiché sera sur la colonne de droite, donc « m ».

J’ai passé un temps énorme à faire ces fichiers de correspondance « propres », j’espère qu’il serviront et si c’est le cas, n’hésitez pas à me remercier en laissant un message !

Page 1 Page 2 Page 3 Page 4
